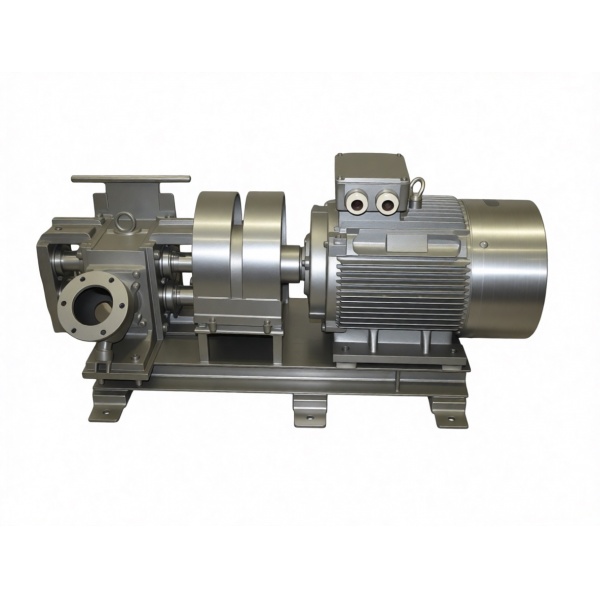

Насос-измельчитель НИ-1

Насос-измельчитель мясокостного сырья серии НИ-1 — это мощный агрегат, способный перерабатывать до 7 тонн продукта в час.

Ключевые преимущества

• Исключительная производительность при скромном энергопотреблении (всего 18,5 кВт);
• Универсальная конструкция, адаптированная под любые задачи;
• Тонкое измельчение до фракции 2–3 мм.

Работает в тандеме с подпрессовывателем.

Ваш надёжный партнёр в мясной промышленности +7 831 422 24 27 Собственное производство

Описание Насос-измельчитель НИ-1 — это шедевр инженерной мысли, работающий по принципу шестерёнчатого насоса. Когда шестерни вращаются, фарш предварительно измельчается между зубьями, а затем окончательно продавливается сквозь решётку, попадая в выходной патрубок. Оттуда готовая масса по трубопроводу отправляется дальше — для последующей транспортировки.

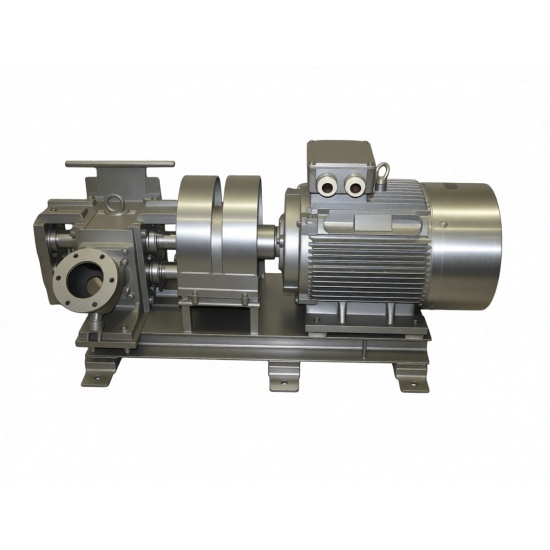

Область применения Насосы серии НИ-1 незаменимы для:

• дополнительного измельчения пастообразной мясной смеси до фракции 2–3 мм (чтобы добиться идеальной однородности и максимальной усвояемости корма животными);
• подачи кормовой смеси по трубопроводу на любую высоту и расстояние;
• получения продукта, который идеально подходит для экструдирования в смеси с зерновыми компонентами (30/70%). На выходе — полнорационный экструдированный корм, богатый протеином, полезными микроэлементами и абсолютно безопасный для природы.

Принцип работы Сердце насоса-измельчителя — рабочий орган, соединённый с муфтой, рамой, кожухом и электродвигателем.

Рабочий орган состоит из корпуса, двух сварных крышек и двух шестерён, посаженных на ведущий и ведомый валы. Валы покоятся на подшипниках качения (серия 211 ГОСТ 8338-75), которые скрыты в наружных плитах крышек и надёжно защищены от пыли манжетами 1-55х80-3 и 1-60х85-3 ГОСТ 8752-79. Внутренние плиты оснащены центрирующими крышками с сальниковыми уплотнениями для идеального совмещения с корпусом.

Герметичность между валами и опорами обеспечивает сальниковая набивка марки ХБП12х12 ГОСТ 5152-84, которая поджимается нажимной втулкой. На торце центрирующих опор вырезана кольцевая канавка и паз — они сбрасывают давление в зоне сальников и отводят жидкость обратно на вход смеси.

Внутри корпуса скрываются два съёмных вкладыша и решётка — главный инструмент измельчения. Решётка плотно фиксируется в корпусе и прижимается выходным патрубком. С входа смеси предусмотрено технологическое окно для очистки и извлечения случайных предметов; оно закрывается съёмной заглушкой с прокладкой.

Насос, электродвигатель и защитный кожух смонтированы на общей раме из профильного проката — сварной конструкции, созданной для долгой и безупречной службы.

Преимущества насоса

• Прочная и надёжная конструкция, основанная на проверенном принципе шестерёнчатого насоса;
• Гарантированная однородность готового продукта;
• Минимальный уровень шума — работайте с комфортом;
• Все запасные части всегда в наличии;
• Усовершенствованная соединительная лепестковая муфта для долговечности и плавности хода.
