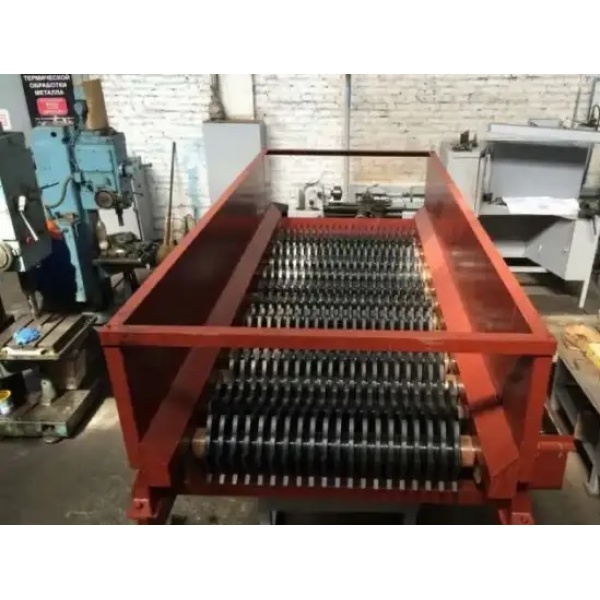

Дисковый водоотделитель для производства сахара ВДФ-3

Дисковый водоотделитель ВДФ-3 — это высокопроизводительное оборудование для сахарной промышленности, предназначенное для эффективного отделения воды, мелких и тяжелых примесей от свеклы в процессе производства сахара. Данный водоотделитель дисковый обеспечивает надежную работу на всех этапах технологической линии, существенно повышая качество сырья перед дальнейшей переработкой.

Назначение и особенности дискового водоотделителя ВДФ-3

Водоотделитель дисковый ВДФ-3 является неотъемлемой частью производственного процесса на сахарных заводах. Основное назначение оборудования — полное отделение воды, мелких фракций и тяжелых примесей от сахарной свеклы. Благодаря конструкции с фигурными резиновыми дисками и вращающимися валами, водоотделитель для сахара эффективно удаляет излишнюю влагу, камни, песок и другие посторонние включения, которые могут негативно повлиять на качество конечного продукта и работу последующего оборудования.

Дисковый водоотделитель ВДФ-3 размещается перед и после свекломоечного оборудования с небольшим уклоном 2-3° в направлении движения свеклы. Такой наклон обеспечивает притормаживание потока, что позволяет максимально эффективно отделять примеси и воду от свекловичной массы. Оборудование для сахарного производства данного типа гарантирует стабильную производительность и минимизацию потерь сахара на этапе очистки.

Конструкция и комплектация водоотделителя дискового ВДФ-3

ВДФ-3 водоотделитель дисковый поставляется в полной заводской комплектации, включающей все необходимые узлы для запуска и эксплуатации. Стандартная комплектация включает:

• Корпус — прямоугольный каркас из швеллера и уголков, обеспечивающий жесткость и надежность всей конструкции. Корпус водоотделителя для свеклы выполнен из износостойких материалов, устойчивых к воздействию влаги и механическим нагрузкам.

• Валы в сборе с корпусами подшипников и звездочками — в количестве 12 штук. Квадратные валы с фигурными резиновыми дисками являются основным рабочим органом водоотделителя дискового. Вращаясь, валы передвигают свеклу вдоль отделителя, одновременно отжимая воду и отбрасывая тяжелые примеси. Корпуса подшипников защищают подшипниковые узлы от попадания грязи и влаги, увеличивая срок службы.

• Привод в сборе 3 шт — каждый привод включает электродвигатель, клиноременную передачу и редуктор. Приводы обеспечивают вращение валов с частотой 85 оборотов в минуту, что оптимально для перемещения свеклы и отделения примесей. Клиноременная передача снижает ударные нагрузки, а редуктор гарантирует плавное и стабильное вращение.

• Цепь t-25.4 — приводная цепь с шагом 25,4 мм используется для синхронизации вращения валов и передачи крутящего момента от привода к звездочкам. Цепь t-25.4 обладает высокой прочностью и износостойкостью, что обеспечивает длительный межремонтный период.

Принцип работы водоотделителя для свеклы ВДФ-3

Дисковый водоотделитель ВДФ-3 работает по следующему принципу: свекловичная масса вместе с водой и примесями поступает на вращающиеся валы с резиновыми дисками. Благодаря вращению валов и наклону корпуса, свекла перемещается вдоль отделителя, а вода и мелкие примеси просачиваются между дисками в поддон. Тяжелые примеси, такие как камни и песок, оседают на дне и удаляются через специальные технические отверстия.

Вращение валов осуществляется от электродвигателя через клиноременную передачу и редуктор. Частота вращения 85 об/мин выбрана как оптимальная для эффективного отделения примесей без повреждения свеклы. Конструкция с фигурными резиновыми дисками обеспечивает бережное обращение с сырьем, сохраняя целостность корнеплодов.

Технические характеристики ВДФ-3

• Производительность по свекле: 3000 т/сут
• Общее число валов: 12
• Частота вращения валов: 85 об/мин
• Габаритные размеры (основные): 3585х2320х1460 мм
• Габаритные размеры (полные с приводами): 5640х3170х1600 мм
• Мощность электродвигателей: 6 кВт
• Масса: 2950 кг

Данные характеристики делают водоотделитель дисковый ВДФ-3 оптимальным выбором для сахарных заводов средней мощности. Оборудование позволяет обрабатывать до 3000 тонн свеклы в сутки, при этом сохраняя компактные габариты и относительно низкую массу, что упрощает монтаж и обслуживание.

Преимущества использования дискового водоотделителя ВДФ-3

Применение водоотделителя дискового ВДФ-3 в производстве сахара дает ряд существенных преимуществ:

• Высокая эффективность отделения примесей — до 98% воды и тяжелых включений удаляется на этапе водоотделения, что облегчает работу последующего свекломоечного оборудования.
• Надежность конструкции — усиленный каркас из швеллера и уголков, качественные подшипники и износостойкие резиновые диски обеспечивают долгий срок службы.
• Простота обслуживания — все узлы имеют удобный доступ для осмотра и замены.
• Энергоэффективность — мощность всего 6 кВт при производительности 3000 т/сут позволяет существенно экономить электроэнергию.
• Универсальность — оборудование может использоваться как на этапе первичной очистки, так и после моечных машин.

Сравнение ВДФ-3 с аналогами

В отличие от более производительной модели ВДФ-6 (6000 т/сут, мощность 9 кВт, масса 3590 кг, габариты 3585х3000х1460 мм и 5640х2750х1600 мм), дисковый водоотделитель ВДФ-3 имеет меньшую производительность, но при этом более компактные размеры и низкое энергопотребление. Для заводов с суточным объемом переработки до 3000 тонн свеклы ВДФ-3 является наиболее рациональным выбором, позволяя избежать избыточной мощности и дополнительных затрат.

Область применения водоотделителя дискового ВДФ-3

Дисковый водоотделитель для сахара ВДФ-3 используется на сахарных заводах, перерабатывающих сахарную свеклу. Оборудование может применяться как на этапе гидротранспортировки свеклы с водой, так и в системе очистки после мойки. Благодаря своей конструкции, водоотделитель эффективно работает с любыми сортами свеклы и при различных уровнях загрязнения сырья.

Выбирая дисковый водоотделитель ВДФ-3 для производства сахара вы получаете надежное и производительное оборудование, соответствующее современным стандартам сахарной промышленности. Обеспечьте качественную очистку свеклы и стабильную работу вашего завода с водоотделителем дисковым ВДФ-3.
